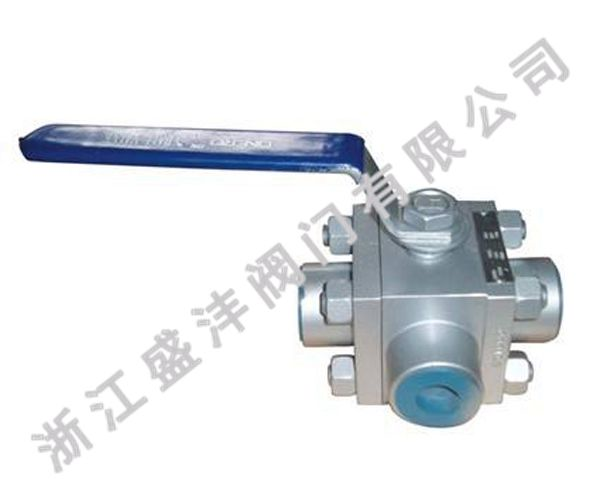

三通鍛鋼球閥啟閉過程詳解

三通鍛鋼球閥和閘閥是同一種閥門。不同的是它的閉合部分是一個球體。球體繞閥體中心線旋轉，實現開啟和關閉。球閥主要用于切斷、分配和改變管道中介質的流動方向。本產品是近年來得到廣泛應用的一種新型閥門。這種閥門一般水平安裝。三通鍛鋼球閥依靠回轉閥使閥門暢通或堵塞。球閥開關重量輕，體積小，可做成大口徑，密封可靠，結構簡單，維修方便，密封面與球面常閉，不易腐蝕通過介質，它被廣泛應用于各個行業。

三通鍛鋼球閥具有以下優點：

1、流體阻力小，其阻力系數與相同長度的管段相當。

2、結構簡單，體積小，重量輕。

3、嚴密可靠。目前，球閥的密封面材料廣泛采用密封性能好的塑料，在真空系統中也得到了廣泛的應用。

4、操作方便，開合迅速，從全開到全關只需旋轉90°，方便遙控。

5、維修方便，球閥結構簡單，密封圈一般是可動的，拆裝更換方便。

6、全開或全關時，球體與閥座的密封面與介質隔離，介質通過時不會對閥門密封面造成沖蝕。

7、應用范圍廣，直徑從幾毫米到幾米不等，從高真空到高壓均可應用。

三通鍛鋼球閥使用流程：

開啟過程：

1、在關閉位置，球體靠閥桿的機械壓力壓在閥座上；

2、逆時針轉動手輪時，閥桿反方向運動，底部的角平面使球體與閥座分離；

3、閥桿繼續提升，與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地轉動；

4、直到到達全開位置，閥桿升到極限位置，球體旋轉到全開位置。

關閉過程：

1、關閉時，順時針轉動手輪，閥桿開始下降，球體離開閥座開始轉動；

2、繼續轉動手輪，閥桿會被嵌在上螺旋槽內的導銷驅動，使閥桿和球體同時旋轉90°；

3、即將關閉時，球體已旋轉90°，與閥座不接觸；

4、手輪z后幾圈時，閥桿底部的角平面機械楔壓球體，使其緊壓在閥座上，達到完全密封。
