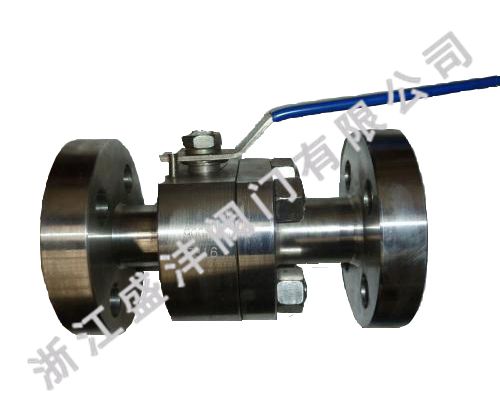

兩片式鍛鋼球閥由于聚四乙烯等密封圈材料具有良好的自潤滑性,與球體的摩擦損小,故的使用壽命長。兩片式鍛鋼球閥本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,兩片式鍛鋼球閥適用于:化工、石油、t然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的t然氣長輸管線。
兩片式鍛鋼球閥執行標準
1、設計和制造符合BS5351 MSS SP-118,
2、連接方式符合:
1.承插焊接符合ANSI B16.11, JB/T1751
2.螺桿兩端符合ANSI B1.20.1, JB/T7306;
3.對焊連接符合ANSI B16.25, JB/T12224
4.兩端法蘭符合ANSI B16.5, JB79
3、測試和檢驗符合
兩片式鍛鋼球閥材質明細表
序號 | 零件名稱 | 碳鋼 | 不銹鋼 | ||
1 | 閥體 | A105 | F304 | F316 | F316L |
2 | 球 | F304 | F316 | F316L | |
3 | 閥桿 | F304 | F316 | F316L | |
4 | 密封圈 | PTFE, RPTFE, 尼龍 | |||
5 | 墊片 | O型圈, PTFE, 石墨 | |||
6 | 填料 | PTFE, 石墨 | |||
7 | 止推墊片 | PTFE | |||
8 | 定位片 | A283D, 不銹鋼 | |||
9 | 手柄 | A283D, 不銹鋼 | |||
10 | 螺母 | T304 | |||
11 | 定位銷 | T304 |
兩片式鍛鋼球閥主要連接尺寸(MM)和重量(KG)800LB~1500LB
RB | FB | L | d | NPT | SW | L1 | H | W | 重量 KG | |||
RB | FB | RB | FB | RB | FB | |||||||
3/8x1/4 | 1/4 | 68 | 9.5 | 3/8 | 1/4 | 17.6 | 14.2 | 9.6 | 9.6 | 53 | 130 | 1.1 |
1/2x3/8 | 3/8 | 68 | 9.5 | 1/2 | 3/8 | 21.8 | 17.6 | 9.6 | 9.6 | 53 | 130 | 1.1 |
3/4x1/2 | 1/2 | 73 | 13 | 3/4 | 1/2 | 27.1 | 21.8 | 12.7 | 12.7 | 56 | 130 | 1.3 |
1x3/4 | 3/4 | 97 | 17 | 1 | 3/4 | 33.8 | 27.1 | 12.7 | 12.7 | 70 | 160 | 1.9 |
11/4x1 | 1 | 105 | 23 | 11/4 | 1 | 42.6 | 33.8 | 12.7 | 12.7 | 80 | 220 | 3.3 |
11/2x11/4 | 11/4 | 118 | 30 | 11/2 | 11/4 | 48.7 | 42.6 | 12.7 | 12.7 | 90 | 250 | 4.1 |
2x11/2 | 11/2 | 133 | 38 | 2 | 11/2 | 61.2 | 48.7 | 15.9 | 15.9 | 100 | 250 | 5.6 |
21/2x2 | 2 | 148 | 48 | 21/2 | 2 | 74.1 | 61.2 | 15.9 | 15.9 | 110 | 290 | 12.2 |
